Проект №144.00.00.000

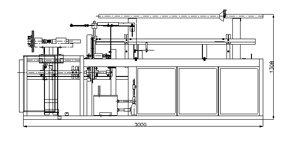

Станок для производства сетки Рабица
Станок-автомат предназначен для изготовления сетки Рабица с ячейкой квадратной и ромбической формы из термически необработанной проволоки ГОСТ 3282-74, из сталей СТ.0, СТ.1, СТ.3, без покрытия и оцинкованной. Возможно плетение сетки из других видов проволоки (нержавеющей, хромированной, термически обработанной и др.)

Скачать документ

Диаметр проволоки, мм	1,5-3,0
Размер ячейки, мм	15-62

Производительность кв.м/час

L=1000мм

L=1500мм

При частоте вращения, об/мин

1000

1500

1000

1500

-ячейка 15мм, не менее

-ячейка 20мм, не менее

-ячейка 25мм, не менее

-ячейка 35мм, не менее

-ячейка 45мм, не менее

-ячейка 62мм, не менее

5.5

8.6

11.2

18.2

28.6

44.6

7.6

11.6

15.2

23.6

36.4

55.0

5.8

9.4

12.2

20.3

32.7

52.7

8.3

12.9

16.8

27.3

42.9

66.9

Приводные электродвигатели
основной: мощность,кВт	1,5-2,2
частота вращения, об/мин	1000-1500
вспомогательный: мощность,кВт	0,5-1,0
частота вращения, об/мин	500-800
напряжение питающей сети, В	380
Габаритные размеры, мм
длина	3100x3600
ширина	1400
высота	1600
Масса, кг	800
