Проект №138.00.00.000

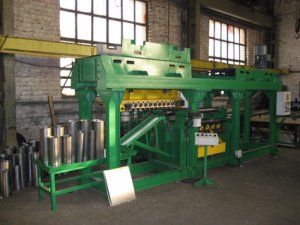

Полуавтомат продольно - фальцовочный предназначен для изготовления корпуса глушителя методом фальцовки герметичного продольного шва. На полуавтомате выполняется фальцовка как круглого, так и овального корпуса. На полуавтомате выполняются следующие переходы:

укладка заготовки на исходное положение как вручную так и роботом;
шаговая подача заготовки в рабочие зоны машины;
отгибка концов заготовки листа на угол 90 градусов;
образование формы (круглой или овальной) корпуса на оправке и фальцовка шва комплектом роликов.

Скачать документ Скачать видеоролик

Технические характеристики
Внутренний диаметр корпуса, мм	80…250
Длина корпуса, мм	900 max
Производительность, шт/час	180
Перемещение инструментальной каретки, мм	2000
Перемещение подающего инструмента, мм	1400
Толщина закатываемого листа, мм	0,5...1,5
Установленная мощность, кВт	4
Напряжение питания, В	380
Давление воздуха в сети, мПа (кгс/см2)	0,7 (7)
Масса , кг	11500
Габариты , мм :
длина	6012
ширина	3210
высота	2635
